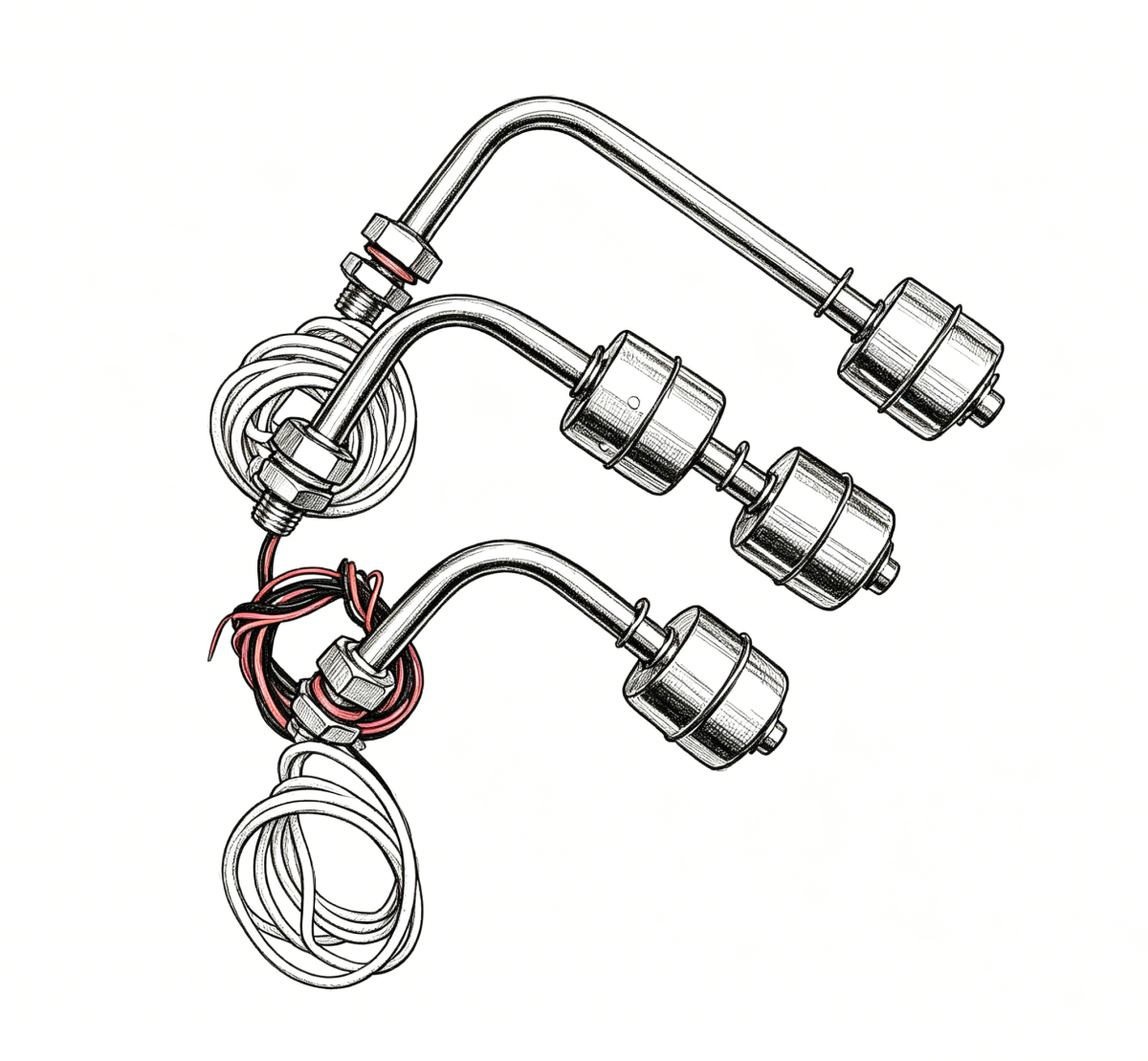

ELECALL 侧装式不锈钢浮球液位开关是一款高可靠性、小型化且耐用的液位检测与控制解决方案，专为精确液位监测设计。该系列产品适用于侧面安装场景，特别适合由于空间限制、搅拌装置或结构限制而无法从顶部安装的储罐。
该系列主要包括两种配置：
- 单浮球（ESC系列：ESC7810 至 ESC120010）
- 双浮球（ESC-2系列：ESC20010-2 至 ESC90010-2）
产品主体采用高品质 304 不锈钢制造（可选 316/316L 以增强耐腐蚀性能），适用于水、油类、弱腐蚀性液体及多种工业介质。工作温度范围为 -30°C ~ +120°C，采用激光无缝焊接工艺，并结合环氧树脂与橡胶双重密封结构，确保在潮湿、高温及轻微腐蚀环境下依然稳定运行。
工作原理
该侧装式浮球液位开关基于磁簧开关（Reed Switch）原理工作。磁性浮球（双浮球版本为两个浮球）随液位变化沿不锈钢杆上下移动，当浮球内磁体接近并对准密封在杆体内的磁簧开关时，触点发生通断，从而输出可靠的开关信号。
- 单浮球版本：具备约10mm控制行程，可实现单点液位检测（高位或低位控制）。安装时可通过旋转180°实现常开（NO）与常闭（NC）切换。
- 双浮球版本：在同一支杆上配置两个浮球，可实现上下双点控制，形成更大的控制差值，适用于水泵启停控制，有效避免频繁启停，提高系统稳定性。
两种型号均采用高品质磁簧开关，接触电阻低（≤100mΩ），使用寿命长。
主要技术参数
| 参数 | 单浮球 | 双浮球 |
|---|---|---|
| 材质 | 304不锈钢（可选316） | 304不锈钢（可选316L） |
| 工作温度 | -30°C ~ +120°C | -30°C ~ +120°C |
| 触点容量 | 10VA（1A1）/ 50VA（2A1） | 10W（1A1）/ 50W（2A1） |
| 最大开关电压 | 100V / 220V AC/DC | 100V / 220V AC/DC |
| 最大开关电流 | 0.5A（1A1）/ 1.5A（2A1） | 0.5A（1A1）/ 1.5A（2A1） |
| 控制行程/差值 | 约10mm（单点控制） | 双点控制（较大差值） |
| 安装方式 | 侧装式（弯管结构） | 侧装式（弯管结构） |
| 密封结构 | 加厚橡胶垫 + 环氧树脂 | 加厚橡胶垫 + 环氧树脂 |
| 定制选项 | 杆长、螺纹、NO/NC | 杆长、浮球间距、螺纹 |
结构优势
- 结构坚固：采用激光无缝焊接工艺，强度高且防漏性能优异
- 密封性好：加厚橡胶垫与环氧树脂双重密封，具备优异防水与抗氧化能力
- 紧凑设计：体积小，适用于空间受限的安装环境
- 安装灵活：弯管式设计便于侧壁安装，支持多种螺纹与杆长定制
- 耐腐蚀性强：304/316不锈钢材质，使用寿命长
典型应用
广泛应用于以下领域：
- 水箱、水池及储液罐
- 热水器、太阳能热水系统及锅炉
- 饮水机、净水器及咖啡机
- 加湿器、空调及小型制冷设备
- 工业自动化系统、污水处理及化学储罐
- 农业灌溉及水泵控制系统
- 汽车及机械设备液位监测
单浮球版本适用于紧凑空间的单点液位检测；双浮球版本适用于上下液位控制（如自动补水/排水及水泵保护系统）。
为什么选择 ELECALL
自2008年以来，乐清市ELECALL电气有限公司一直专注于工业仪表OEM/ODM制造，产品涵盖液位、压力、流量及温度测量与控制领域。
公司拥有15000㎡的ISO认证工厂，配备先进生产设备与完善的内部测试实验室，产品符合CE与ROHS认证，并已出口至全球30多个国家和地区，包括欧洲、东南亚、中东及美洲市场。
ELECALL具备强大的定制能力（杆长、螺纹规格、材质、浮球配置、电缆长度等），支持灵活MOQ与工厂直供价格，适合中小客户及大型系统集成商合作。
总结
ELECALL侧装式不锈钢浮球液位开关（单浮球 & 双浮球）集紧凑结构、可靠磁簧开关技术、优异耐腐蚀性能与灵活安装方式于一体，能够满足多种液位控制需求。无论是单点检测还是双液位控制，都能提供长期稳定、经济高效的解决方案。
如需技术图纸、样品或定制方案，请联系 ELECALL —— 您值得信赖的过程测量与控制合作伙伴。
