ELECALL EFLT-2数字式浮球液位变送器助力15吨液体储罐实现精准液位管理

针对大型储罐液位控制需求的定制化解决方案

在工业生产过程中，大容量储罐的液位管理不仅需要准确监测液位变化，还需要保证设备在长期运行、复杂介质以及恶劣工业环境下保持稳定可靠。

某客户现场拥有一台 15吨液体储罐，需要对储罐内部液位进行实时监测，并实现 4个液位控制点管理，包括液位显示、报警以及自动控制功能。

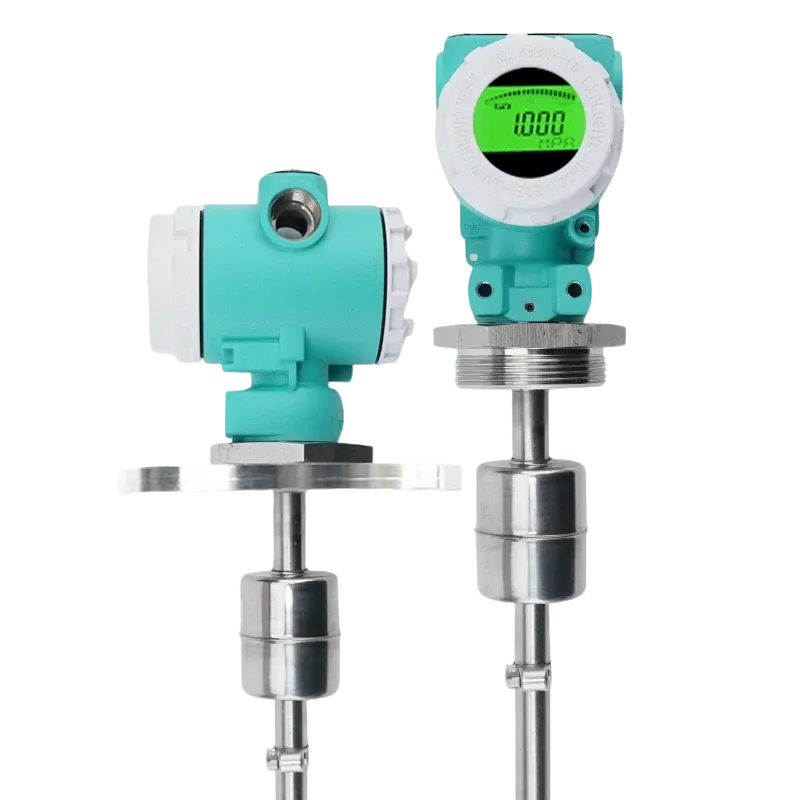

根据客户现场储罐结构及使用要求，ELECALL技术团队对储罐尺寸、安装方式、液位控制范围以及运行环境进行了综合分析，最终选择 EFLT-2 RS485数字式浮球液位变送器（4–20mA输出）作为该项目液位检测解决方案。

相比普通液位开关，该产品不仅能够实现液位点控制，更能够连续测量液位高度，并通过标准工业信号接入PLC或控制系统，实现智能化液位管理。

精准匹配客户15吨储罐结构，实现高适配安装

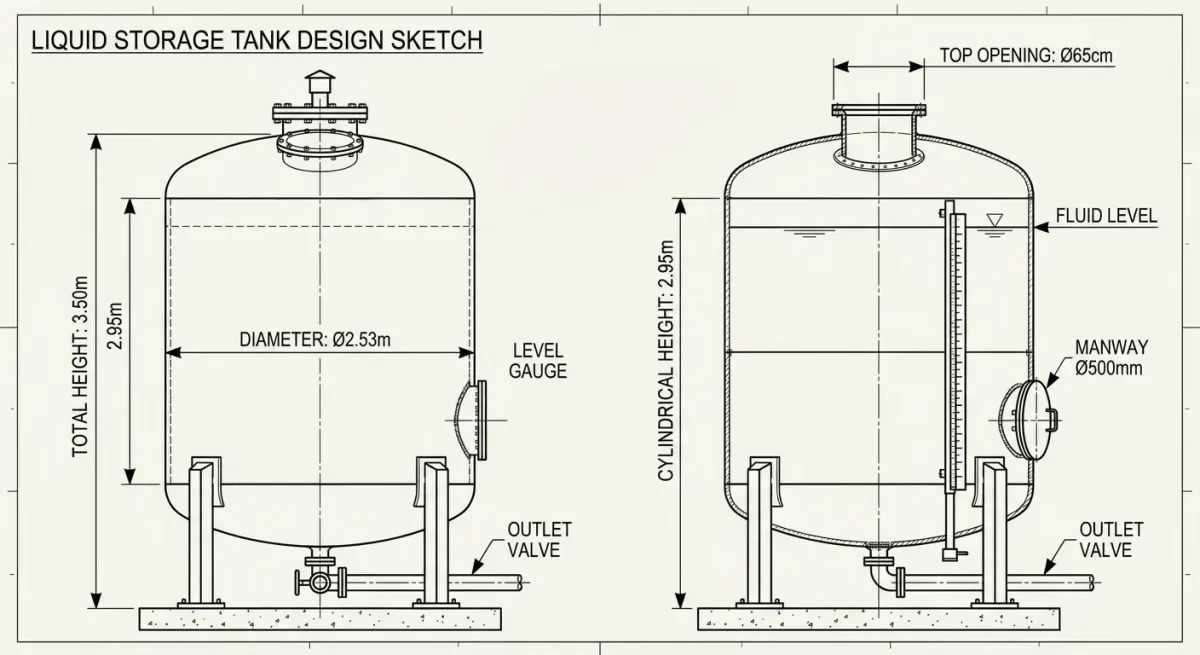

根据客户现场参数：

• 储罐总高度：3.5m
• 有效液位高度：2.95m
• 罐体直径：2.53m
• 顶部安装口径：65cm

ELECALL针对客户储罐结构进行了专项定制。

由于储罐高度较高，普通标准长度液位产品无法完全覆盖有效测量区域，因此根据实际液位范围定制：

• 导杆长度：2.65m
• 导杆直径：Φ14mm
• 安装方式：插入式法兰安装
• 连接法兰：DN50法兰

定制后的EFLT-2能够深入储罐内部，对整个液位变化范围进行有效覆盖，同时通过法兰固定方式保证安装牢固，方便后期维护。

这种针对现场尺寸进行匹配的设计，使液位变送器能够与客户储罐结构高度契合，避免因安装空间不足、测量范围不匹配等问题影响使用效果。

针对复杂液体环境，采用316不锈钢+聚四氟乙烯涂层打造长期可靠性能

考虑到客户现场属于长期工业运行环境，设备需要面对可能存在的腐蚀性介质、潮湿环境以及连续工作状态，ELECALL在该项目中针对接液部分进行了强化设计，采用 SUS316不锈钢材质，并对接液部件增加聚四氟乙烯（PTFE）防腐涂层处理，进一步提升产品在复杂液体环境中的耐腐蚀能力和长期稳定性。

316不锈钢相比普通材料具有更优异的耐腐蚀性能：

• 优异的抗化学腐蚀能力
• 更强的耐氧化性能
• 良好的耐高温性能
• 长期接触液体不易腐蚀损坏

同时，聚四氟乙烯（PTFE）涂层具有优异的化学稳定性和耐腐蚀性能，能够在金属表面形成一层保护屏障，有效降低液体介质对金属部件的侵蚀。

PTFE涂层具备以下优势：

• 极强的耐酸、耐碱及耐多种化学介质性能
• 优异的不粘性，减少液体残留及杂质附着
• 良好的耐磨性能，提高长期使用可靠性
• 适应更严苛的工业环境和特殊介质应用

即使在含有腐蚀性成分、高湿度或长期连续运行的工业环境中，316不锈钢结构结合PTFE防腐涂层设计，仍能够保持稳定性能，有效延长液位变送器的使用寿命。

对于15吨大型储罐应用而言，接液部件的材料可靠性直接影响设备运行周期。通过采用316不锈钢+聚四氟乙烯复合防护结构，ELECALL不仅降低了因腐蚀导致的维护和更换成本，同时为客户提供更加安全、稳定、持久的液位控制解决方案。

从液位检测到自动控制，满足客户多功能应用需求

本项目客户不仅需要简单的液位报警，而是希望实现：

• 液位实时显示
• 多点液位控制
• 高低液位报警
• 自动化控制联动
• 远程数据采集

EFLT-2采用浮球式液位测量原理，通过浮球随液位变化产生位移，并转换为精准液位信号。

产品支持：

• 4–20mA模拟输出
• RS485数字通讯
• 1–5V输出
• 2–10V输出

能够方便连接PLC、DCS或其他工业控制系统，实现储罐液位智能化管理。

其中4–20mA输出具备传输距离远、抗干扰能力强的特点，非常适合工业现场使用；RS485通讯则方便客户后期进行集中监控和数据管理。

高精度测量，满足2.95m储罐液位控制要求

针对客户近3米高度储罐，液位测量精度是系统稳定运行的重要因素。

EFLT-2具备：

• 标准测量精度：±2cm
• 可选精度：±1cm

能够精准识别液位变化，满足客户4个液位控制点的设置需求。

通过合理设置液位节点，可实现：

• 低液位提醒补液
• 中间液位状态监测
• 高液位报警
• 满液位保护

帮助客户避免液位过低导致设备空转，同时防止液位过高造成溢流风险。

工业级结构设计，适应长期连续运行

为了满足客户长期运行需求，EFLT-2采用工业级结构设计：

精密一体化焊接结构

产品采用高可靠焊接工艺：

• 减少结构连接点
• 提升整体密封性能
• 有效防止液体渗漏

保证长期浸入式工作环境下的可靠性。

高强度外壳设计

产品外壳采用铝合金喷涂接线盒，并经过高温处理及多重抛光工艺：

• 表面耐磨
• 抗老化
• 防腐蚀
• 外观稳定

同时配备密封式电气接口和ABS工程塑料保护结构，有效保护内部电子元件。

本项目方案优势总结

针对客户 15吨液体储罐液位控制项目，ELECALL EFLT-2并非简单提供标准化液位产品，而是基于客户现场储罐结构、安装条件以及控制需求，打造了一套高度匹配的定制化液位测量与控制解决方案。

通过针对性的结构设计、材料升级以及信号配置优化，EFLT-2成功解决了大型储罐液位检测中的安装适配、测量精度、信号稳定性以及长期运行可靠性等关键问题。

项目方案核心优势：

针对2.95m液位高度定制2.65m导杆，实现精准覆盖

采用DN50法兰安装，匹配客户65cm罐口结构，安装更加稳定

支持4个液位控制点，实现液位监测、报警及自动控制

采用SUS316不锈钢接液部件，并结合PTFE防腐涂层设计，提升耐腐蚀性能，适应恶劣工业环境长期运行

支持4–20mA及RS485通讯，方便接入工业控制系统

±2cm高精度测量，满足大型储罐精细化管理需求

ELECALL EFLT-2：为工业储罐提供可靠液位控制方案

通过针对性的结构设计、材料升级以及信号功能匹配，ELECALL EFLT-2数字式浮球液位变送器成功解决了大型储罐液位检测中的安装匹配、信号稳定、长期耐用等关键问题。

从储罐尺寸分析，到产品定制，再到现场应用匹配，ELECALL始终以客户实际工况为核心，为工业领域提供更加精准、可靠、耐用的液位控制解决方案。

联系ELECALL，获取您的专属液位控制解决方案

每个工业项目都有不同的应用需求。凭借专业的产品定制能力、先进的制造工艺以及丰富的液位测量经验，ELECALL能够根据客户现场工况提供精准、稳定、可靠的液位控制解决方案。

无论您的项目需要定制导杆长度、特殊材质选择、法兰连接方式，还是特定输出信号配置，ELECALL技术团队都可以根据您的实际需求进行方案设计，为您的应用提供最佳匹配方案。

立即联系ELECALL，获取适合您项目的最优液位控制解决方案。
