紧凑型水箱多点液位检测解决方案：ELECALL 定制 EP20010-5 五线制 PP 多点浮球液位开关案例

在紧凑型水箱和自动补水系统中，实现可靠的多点液位检测一直是一项挑战。有限的安装空间、紧密排列的检测点，以及需要多个独立液位信号输出，都对浮球开关的机械结构和电气设计提出了更高要求。

近期，ELECALL 工程团队针对一家南美客户的实际应用需求，开发了一套定制化多点液位控制解决方案。

该项目要求采用一款结构紧凑的 PP 塑料多点浮球液位开关，安装于一个高度约 200 mm 的小型水箱中，实现多个独立液位检测信号输出。

根据客户提供的水箱尺寸、目标液位、控制逻辑以及安装限制条件，ELECALL 为客户定制开发了 EP20010-5 多点 PP 浮球液位开关，并制作了对应的技术图纸。

该案例展示了定制化多点浮球开关如何在小型储水箱中实现：

• 稳定可靠的液位监测
• 紧凑安装
• 多点独立液位检测
• 自动水泵控制

客户应用及需求

客户正在为小型水库开发一种自动补水系统。

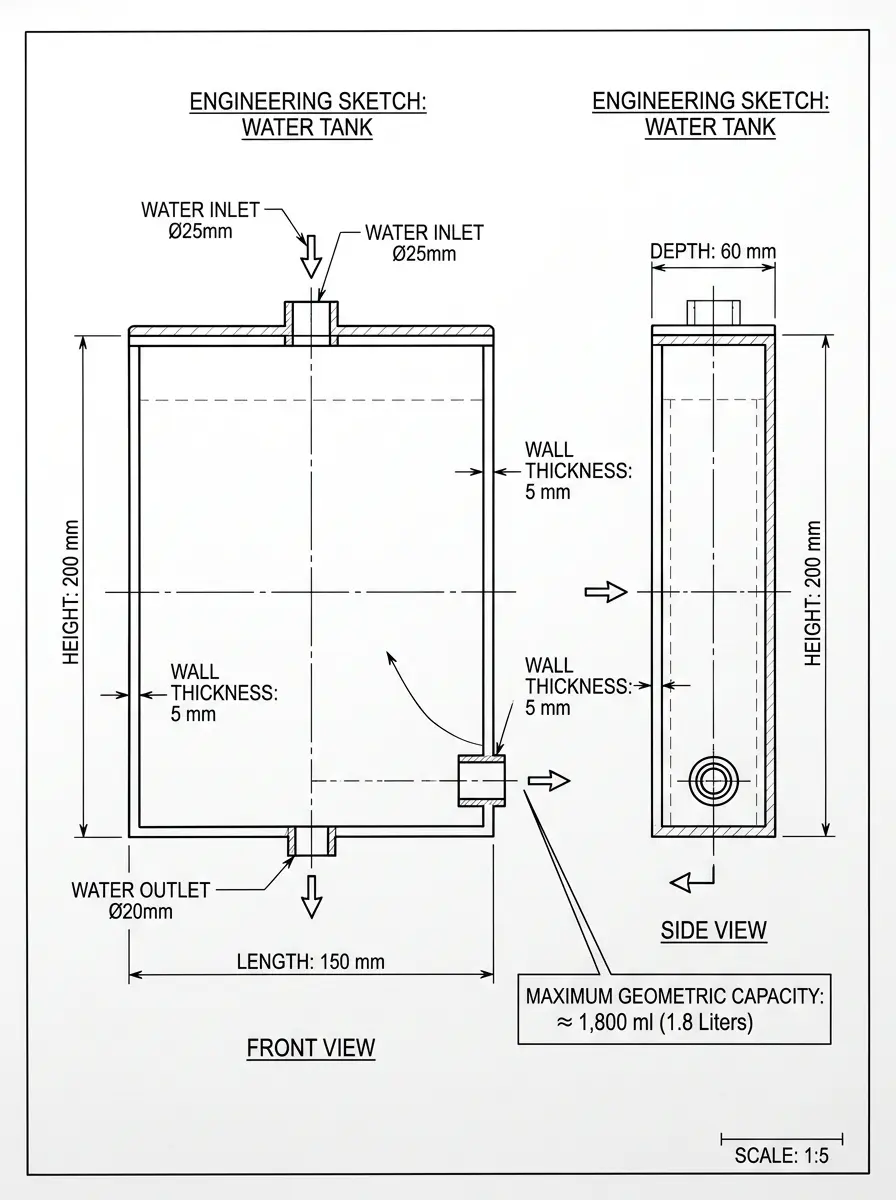

水库的近似尺寸如下：

客户需要多个独立液位检测点，使控制系统能够监测不同水位状态，并根据设定液位停止补水泵运行。

客户最初提出需要配置 4 个浮球检测点，对应的大致液位如下：

此外，客户还询问是否可以在正常工作液位以上增加第 5 个浮球，作为额外的高液位安全保护开关。

客户希望采用：

常闭型（Normally Closed，NC）触点逻辑

其工作方式如下：

当液位低于对应检测点时：

浮球处于低位 → 常闭触点保持闭合

当液位达到设定高度时：

浮球上升 → 磁簧开关动作 → 触点断开

该浮球液位开关并不直接驱动水泵，而是输出低电流检测信号，由：

• 继电器
• MOSFET
• PLC
• 控制器

等外部控制设备接收信号，并进一步控制补水泵运行。

从客户需求到工程化解决方案

客户提供了目标液位高度，但最终产品结构设计并不能简单按照液位高度直接排列浮球位置。

对于多浮球液位开关而言，实际浮球安装位置需要综合考虑：

• 浮球尺寸
• 浮球移动行程
• 卡簧位置
• 相邻浮球之间距离
• 磁簧开关动作范围
• 整体导杆长度
• 水箱内部空间
• 浮球之间可能产生的机械干涉

经过结构评估后，ELECALL 工程团队针对 EP20010-5 设计了专用浮球定位方案。

根据 ELECALL 技术图纸，最终确定的位置如下：

• 30 mm：底部卡簧位置
• 60 mm：浮球1位置
• 120 mm：浮球2位置
• 150 mm：浮球3位置
• 170 mm：浮球4位置
• 200 mm：顶部定位极限

该方案并不是简单复制客户最初提出的：

30 mm、60 mm、120 mm、180 mm

四个液位点。

而是根据：

• 实际结构空间
• 浮球运动范围
• 多点检测需求
• 安装可靠性

进行优化后的机械布局。

其中：

30 mm 和 200 mm 定义整个组件的机械边界；

60 mm、120 mm、150 mm、170 mm 为四个独立检测浮球的位置。

定制 EP20010-5 多点 PP 浮球液位开关

根据客户应用要求，ELECALL 推荐采用：

EP20010-5 多点 PP 塑料浮球液位开关

该产品通过一根垂直导杆，将多个浮球以及对应磁簧开关集成在同一个紧凑结构内。

主要结构参数

这种紧凑型垂直结构，可以在有限空间内集成多个液位检测点，减少安装多个独立浮球开关的需求。

PP 浮球材料优势：轻量、经济、适用于一般液体环境

该方案的重要特点之一，是采用：

PP（聚丙烯）塑料浮球

PP 是一种轻质工程塑料，相比金属材料具有更低密度，非常适合作为浮球材料。

浮球需要依靠液体浮力产生运动，因此较低密度的材料能够帮助浮球保持良好的浮力性能，同时降低运动阻力。

低密度设计，提高浮球运动可靠性

PP 材料较低的密度可以降低浮球自身重量。

轻量化浮球只需要较小的浮力即可产生运动，因此能够：

• 更容易随液位变化上下移动；
• 减少运动阻力；
• 提高多浮球结构中的运行稳定性。

尤其是在空间有限的小型水箱中，多个浮球安装于同一导杆上时，降低移动质量有助于保持稳定运行。

适合 OEM 应用的经济型选择

相比不锈钢等金属材料，PP 具有更好的成本优势。

对于 OEM 设备制造商和批量生产项目而言，PP 浮球能够在：

• 功能
• 使用寿命
• 制造成本

之间取得良好平衡。

因此适用于：

• 储水箱
• 自动补水系统
• 水处理设备
• 家用及商用设备
• 通用液位控制系统
• 对成本敏感的 OEM 产品

耐水及轻度腐蚀环境

PP 对水以及多种常见化学介质具有良好的耐受性，适用于：

• 水环境
• 潮湿环境
• 轻度腐蚀性液体

但对于：

• 强腐蚀化学液体
• 高浓度化学介质
• 高温液体

仍需要根据实际介质和工作条件进行材料兼容性评估。

轻巧紧凑

轻质PP材质也有助于降低浮子的运动质量。结合紧凑的Ø24毫米浮子尺寸，这使得该设计适用于安装空间有限的狭窄水库。.

多点浮球位置设计

该项目中最重要的工程挑战之一，是确定多个浮球在导杆上的实际机械位置，ELECALL 工程图纸最终定义了以下位置：

30mm：下限卡簧位置

30mm并不是液位检测点，而是机械限位位置。

卡簧用于：

• 限制浮球最低移动位置
• 保证浮球运动范围
• 避免浮球脱离有效检测区域

60mm：第一检测点

液位达到该位置后，浮球上升并触发对应磁簧开关，输出第一路液位信号。

120mm：第二检测点

用于检测中间液位状态，可用于补水控制或状态反馈。

理论水量约：

1080mL

150mm：第三检测点

该位置为ELECALL根据结构空间优化后的检测点。

相比客户初始180mm要求，150mm能够提供更合理的浮球间距。

170mm：第四检测点

作为最高工作液位检测点，可用于：

• 停止补水
• 高液位控制
• 状态报警

200mm：上限定位

作为整个浮球组件机械上限位置。

液位高度与水量关系

根据客户水箱尺寸：

150mm × 60mm

水平截面积约：

9000mm²

理论水量如下：

以上数据用于帮助理解液位高度与容量之间的关系。

实际开关动作位置还会受到：

• 磁簧开关动作范围
• 浮球结构
• 水箱内部结构

等因素影响。

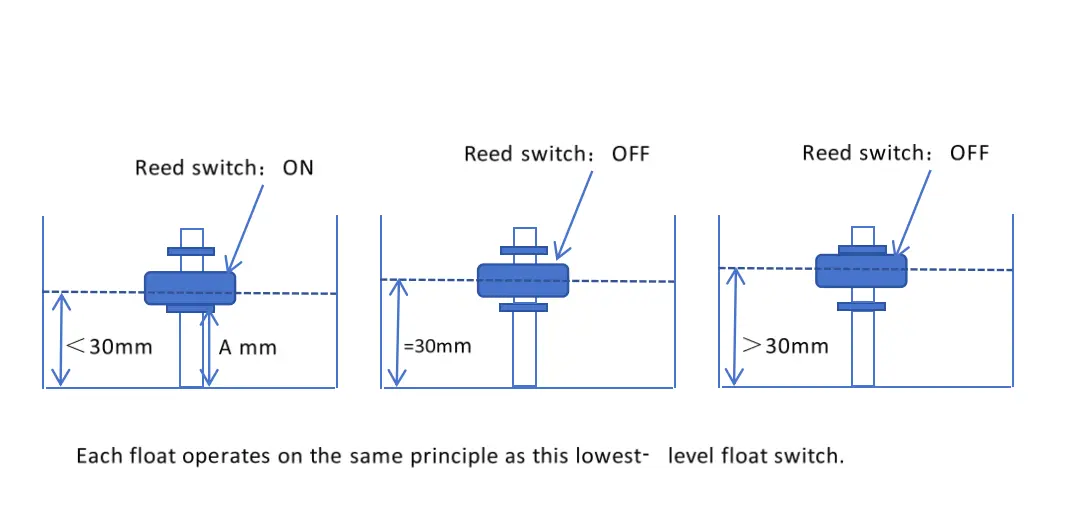

常闭型NC工作原理

EP20010-5采用磁簧开关检测方式。

工作过程：

液位上升 → 浮球上浮 → 磁铁接近磁簧开关 → 输出状态变化

NC模式：

低液位：

浮球下降 → 触点闭合

达到设定液位：

浮球上升 → 触点断开

控制系统检测信号变化后，通过继电器、PLC或控制板控制水泵。

五线制独立信号输出

该定制产品采用：

5线输出结构

包括：

• 4根独立信号线
• 1根公共线

对应关系：

这种方式可以让控制系统分别识别每一个液位状态，实现：

自动化逻辑控制

多级补水控制

液位报警

状态监测

为什么不建议增加第五个浮球？

客户曾提出增加第五个高液位安全浮球。

但经过工程评估，ELECALL发现：

由于水箱内部高度仅约200mm，如果继续增加浮球：

• 浮球间距会进一步缩小
• 运动行程不足
• 可能产生机械干涉
• 影响磁簧开关正常动作

因此，在该应用中，ELECALL建议采用：

四浮球方案

该方案能够在有限空间内实现可靠检测。

对于多点液位开关而言：

检测点数量并不是越多越好，合理的结构设计和稳定运行才是最佳方案。

项目最终配置

ELECALL多点浮球液位开关定制能力

ELECALL不仅提供标准浮球液位开关产品，也可根据客户设备需求进行定制开发。

支持：

• 浮球数量定制
• 浮球位置调整
• 导杆长度定制
• 卡簧位置设计
• 螺纹规格定制
• 线缆长度定制
• NO/NC逻辑选择
• PP或不锈钢材料选择
• 多路独立信号输出

同时，ELECALL可提供结构图纸，帮助客户在生产前确认：

• 安装尺寸
• 液位位置
• 接线方式
• 机械结构

总结

此次南美客户项目展示了ELECALL在小型水箱多点液位检测领域的定制能力。

针对约200mm高度的紧凑型水箱，ELECALL开发了：

EP20010-5四点式PP塑料浮球液位开关

通过优化浮球位置、卡簧位置以及电气输出方式，实现：

• 4个独立液位检测点
• 紧凑安装结构
• NC常闭控制逻辑
• 五线独立信号输出
• 自动补水控制应用

该方案不仅解决了客户空间受限的问题，同时兼顾了机械可靠性、电气兼容性以及OEM批量应用需求。

ELECALL能够根据客户实际设备尺寸和控制要求，从浮球数量、结构尺寸、安装方式到输出逻辑进行全面定制，为客户提供更加匹配应用场景的液位检测解决方案。

了解更多EP系列产品

ELECALL EP系列PP塑料浮球液位开关广泛应用于：

• 水箱液位控制
• 自动补水系统
• 水处理设备
• 家用电器
• 工业设备液位检测

支持多种浮球数量、安装方式、线缆长度以及控制逻辑定制。

欢迎联系我们获取适合您设备的液位控制方案。
