EM3000 压差表 RS485 接线与调试操作规范

一、目的

规范 EM3000 压差表的电源接线、RS485 通讯、Modbus 读取、气路连接及调试步骤，避免因接线、地址、校验、气管接反导致读不到数据或显示异常。

二、接线规范

电源接线

1. 红色：电源正极（+）
2. 黑色：电源负极（-）
3. 电压按产品铭牌要求，常见为 DC24V，严禁正负反接。
4. 接线前先断电，确认无短路后再上电。
5. RS485 通讯接线
   • 蓝色：A（485+）
   • 绿色：B（485-）
   • 网关/PLC 的 A 接蓝色 A，B 接绿色 B。
   • 若通讯不上，可断电后尝试交换 A/B 排查。
   • 屏蔽线建议单端接地，远离动力线、变频器、脉冲阀等干扰源。

注意：线色仅作参考，最终以产品端子标识和说明书为准。

三、通讯参数设置

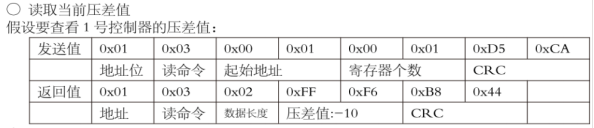

发送指令：0x01 0x03 0x00 0x01 0x00 0x01 0xD5 0xCA

返回数据：0x01 0x03 0x02 0xFF 0xF6 0xB8 0x44

协议：Modbus RTU

• 波特率：9600
• 数据位：8
• 停止位：1
• 校验：无校验（None）
• 从站地址：01（以设置菜单内实际地址为准）
• 寄存器起始地址：01（读取当前压差值）
• 读取功能码：03H
• 读取长度：1 个寄存器
• 数据格式：16 位有符号整数（int16）

四、气路连接规范

1. 高压端 H：接被测系统高压侧。
2. 低压端 L：接被测系统低压侧。
3. 按产品侧边标签和说明书连接，不得凭感觉接。
4. 高压、低压气管严禁接反。接反会导致：
   • 仪表无显示或无数值；
   • 读取值与实际压差对不上。
5. 气管应密封良好，无漏气、无折弯、无堵塞，长度尽量短。

压差表显示的是高低压两端差值，正常情况下不显示负值。若出现无值、异常值，优先检查高低压气管是否接反。

五、调试步骤

1. 断电，按规范接好电源和 RS485 线。
2. 上电，确认仪表供电正常。
3. 在PLC/串口 中设置：9600、8、N、1，从站地址 01。
4. 用 03H 读起始地址 01，长度 1。
5. 若读不到数据：
   • 检查从站地址；
   • 检查波特率、数据位、校验、停止位；
   • 检查 A/B 是否接反；
   • 检查配置、终端电阻、供电。
6. 通讯正常后，接好高压、低压气管。
